hm-100m移动亥姆霍兹线圈磁场

产品名称:hm-100m移动亥姆霍兹线圈磁场

产品编号:01-433
产品型号:HM-100M
更新时间:2022.01.05
浏览次数:
   产品详细介绍

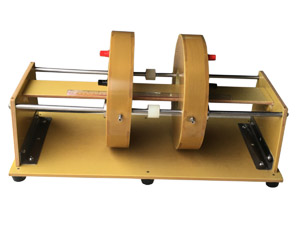

HM-100M移动亥姆霍兹线圈磁场
1、概述
亥姆霍兹磁场线圈是由一对相同的、共轴的、彼此平行的各密绕有 N 匝电流线圈所组成。结构简单,能产生均匀性较好的磁场。
HM-100M亥姆赫磁线是在亥姆霍兹线圈的基础上,增加轨道和线圈移动锁紧装置,两个线圈之间的距离为半径时,本磁场发生器为亥姆线圈磁场发生器;两个线圈之间的距离调节到不同位置时,本装置就是普通的平行同轴线圈磁场发生器。
2、特点
HM-100M亥姆赫磁线圈的主要特点是线圈的空间开阔,便于使用 ;
HM-100M亥姆赫磁线圈的磁场与供电电流有很好的线性关系;
HM-100M亥姆赫磁线圈的两个线圈之间的距离可以调整;
HM-100M亥姆赫磁线圈采用轨道轴承固定连接,线圈距离调整方便;
HM-100M亥姆赫磁线圈带有位置锁紧螺杆、定位准确可靠。
3、工作原理
亥姆赫磁线圈是用两个半径和匝数完全相同的线圈,将其同轴排列并令间距等于半径,串接而成的线圈。用它可以产生极微弱的磁场直至数百Gs的磁场,可用于地球磁场的抵消补偿、检测永磁体特性等。
HM-100M亥姆赫磁线圈采用直线轴承和不锈钢光杆作为移动机构,调节方便省力、定位准确。
5、技术参数
亥姆线圈维度:一维
线圈内孔直径:Φ100mm
中心磁感强度:200 Gs (亥姆线圈位置)
工作电流:0-3A
功    率:<200W
冷却方式:自然风冷。
重量:30kg
6、磁场参考表

A

工作气隙(mm

5

50

100

150

200

250

300

中心磁感 (mT)

0.5

41.5

34

23

15

10

7

5

1.0

82.8

66

45

30

19

13

10

1.5

124

99

66

44

28

19

14

2.0

165

132

88

58

37

25

18

2.5

207

165

110

72

46

31

22

3.0

247

197

131

86

55

37

26

3.5

288

230

153

101

65

43

30

4.0

328

263

175

115

74

50

35

4.5

370

296

197

130

83

56

39
